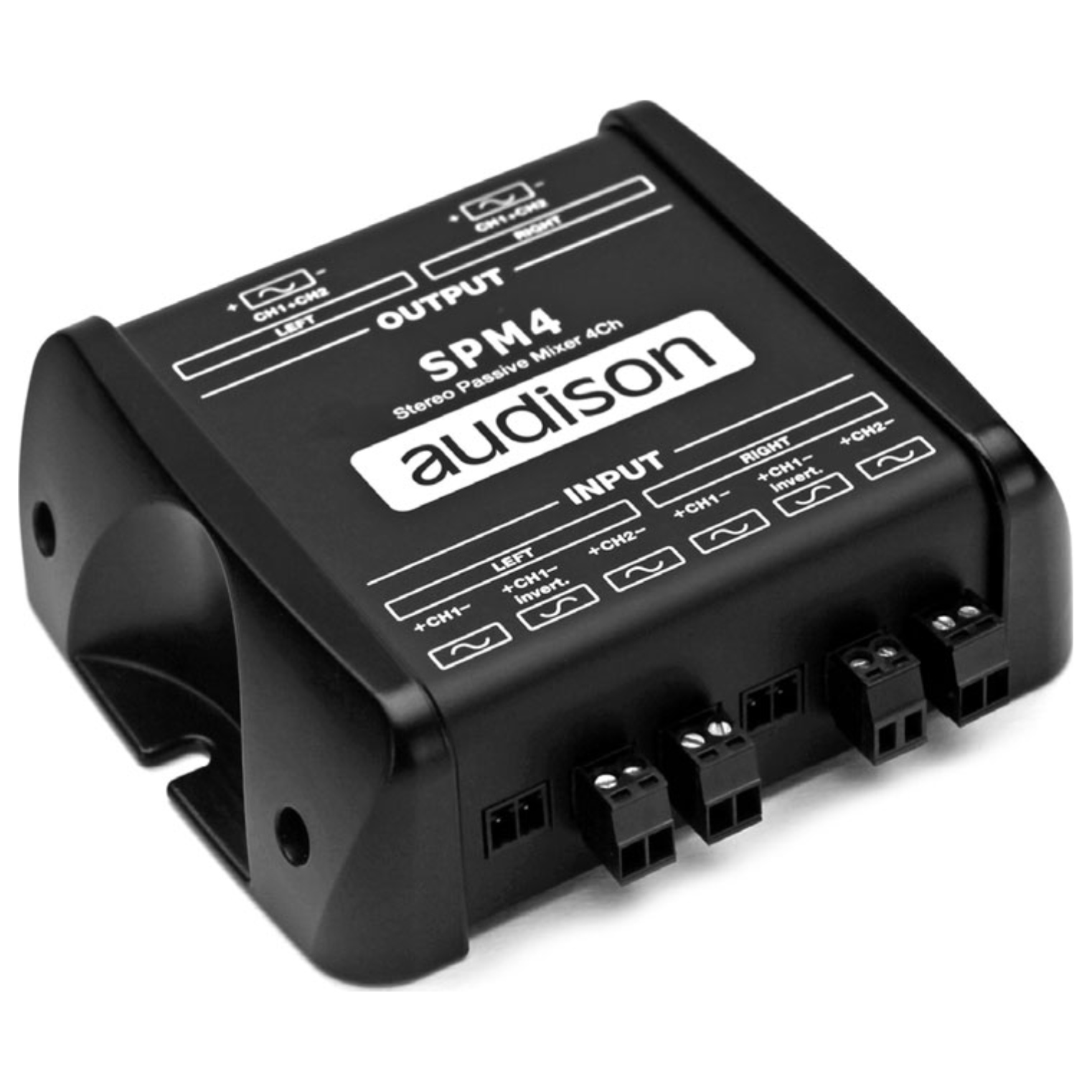

Audison SPM4 (Stereo Passive Mixer, 4 входных канала) предназначен для объединения частотных регистров аудиоканалов от штатной аудиосистемы для последующей подачи на вход процессора или усилителя.
Устройство работает в пассивном режиме, т.е. не требует подключения к источнику питания. SPM4 оснащен двумя стереопарами входных каналов и одной стереопарой выходных каналов. Пример использования: на первую пару входов поступают аудиосигналы для НЧ/СЧ-динамиков (т.е. обработанные неотключаемым штатным фильтром НЧ), на вторую пару входов – аудиосигналы для ВЧ-динамиков (т.е. обработанные фильтром ВЧ). В этом случае на выходе SPM4 будет стереосигнал объединенного спектра частот, т.е. сумма НЧ/СЧ + ВЧ, с соблюдением соответствия между левыми и правыми каналами. Для преобразования сигнала применяются высококачественные аудиотрансформаторы, с минимальным уровнем потерь и искажений. Особенностью SPM4 выступает дополнительная пара входов, в которых выполняется инвертирование сигнала (изменение фазы на 180°) – этот прием часто приносит лучшие результаты при суммировании частотных регистров. Если восстановленные SPM4 аудиосигналы содержат предыскажения (неравномерности АЧХ), они будут устранены в ходе дальнейшей обработки схемой де-эквализации входных аудиосигналов в процессоре Audison bit.
